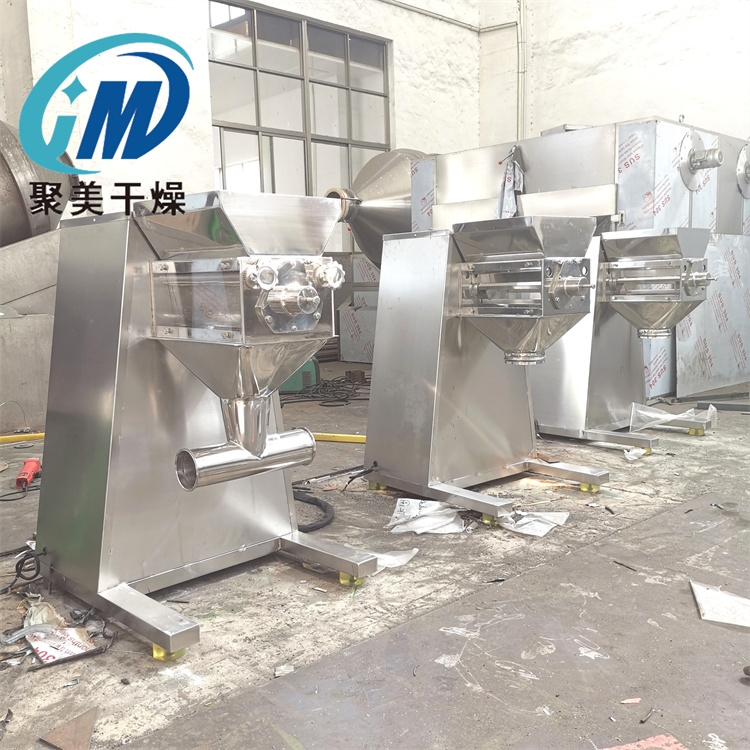

搖擺式顆粒機的結構特點
搖擺式顆粒機是將潮濕粉末狀混合物，在旋轉滾筒的正、反旋轉作用下，強制性通過篩網而制成的顆粒的設備，它主要包括進料斗，進料斗下方裝有滾筒，滾筒底部連接有篩網，篩網下方是出料口，借助旋轉滾筒的轉動，將潮濕的粉末原料擠過篩網，制成顆粒，操作簡單，結構緊湊。
搖擺式顆粒機結構原理主要有以下幾點：
1、搖擺式顆粒機身為一獨立長方體、由軸承架、減速箱、機座三大件組成。加料粉斗與軸承架連接、伸向機外，機座前端設計為伸出、著地廣而平穩，因此不須安裝、可任意放置室內使用。
2、顆粒制造裝置：旋轉滾筒橫臥裝置在料斗下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉。端面的前軸承座為活動式，裝拆時、只要旋下三個螺釘，前軸承座和旋轉滾筒可依次抽出。旋轉滾筒的二端采用對稱凸形連軸節，不受倒順限制、裝拆方便。
3、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動手輪將篩網包在旋轉滾筒的外圓上，手輪內擋有刺輪撐住，松緊可以調節。
4、減速箱：采用蝸輪傳動，速比為1：30，箱內可儲機沒，保證齒桿、齒輪和蝸輪付潤滑良好及無噪音，蝸輪外端，裝有偏心桿帶動齒桿作往復運動，與齒桿嚙合的齒輪軸即作倒順回轉運動。
5、機坐電機：電機安裝板與機座鉸鏈連接，另一端與螺母鉸接，當轉動機座上手輪時調節絲桿旋轉、螺母即帶動電機板上下、以調三角帶松緊。
